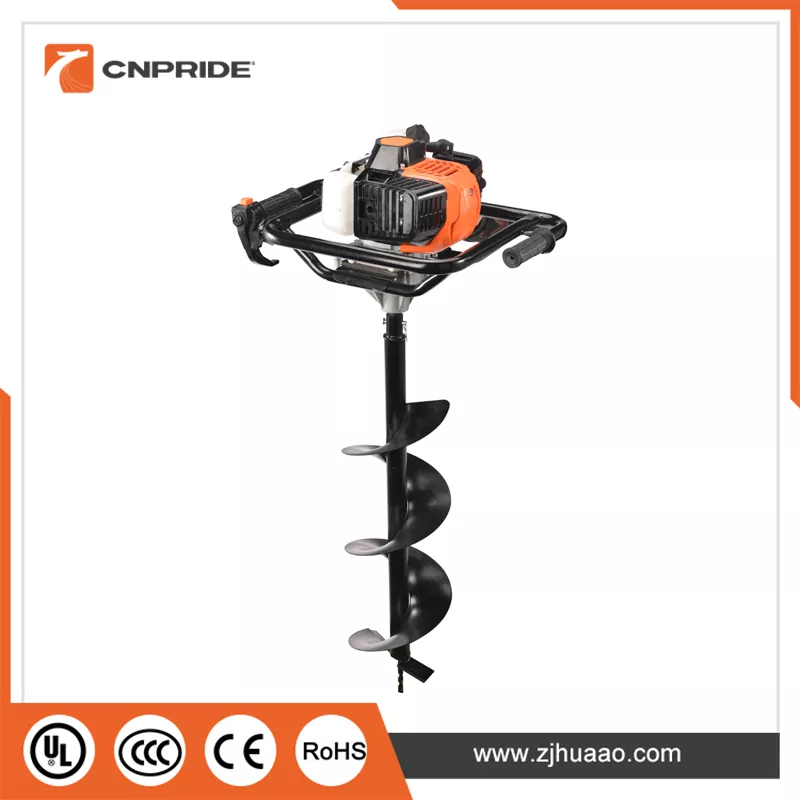

Bencinski sveder za zemljo je prenosni vrtalni stroj z motorjem, zasnovan za učinkovito prodiranje v tla. Združuje moč dvotaktnega motorja z notranjim zgorevanjem z mehanskim prenosnim sistemom in rezalnim orodjem, zaradi česar je bistven pripomoček za opravila, ki segajo od postavitve ograj in sajenja dreves do vzorčenja tal in gradbenih del. Ta članek ponuja poglobljeno, inženirsko osredotočeno analizo bencinskega zemeljskega svedra, ki raziskuje njegov pogonski sklop, mehansko arhitekturo, operativno mehaniko in varnostne mehanizme.

Vir energije: Značilnosti dvotaktnega motorja

V središču večine prenosnihBencinski zemeljski svedrije zračno hlajen dvotaktni enovaljni bencinski motor. Ta tip motorja je izbran zaradi izjemnega razmerja med močjo in težo ter mehanske preprostosti, ki sta ključnega pomena za ročno ali lahko opremo, ki deluje v oddaljenih zunanjih okoljih.

• Prostornina in izhodna moč: Prostornina motorja se običajno giblje od 52 ccm pri začetnih modelih do 80 ccm ali več pri različicah za težka vozila. Ta premik pomeni izhodno moč od približno 1,8 kW (2,4 KM) do 3 kW (4 KM). Krivulja moči je odvisna od vrtilne frekvence motorja, pri čemer večina enot deluje pri vrtljajih brez obremenitve od 2.100 do 8.500 vrtljajev na minuto in prenaša navor prek reduktorja na izhodno vreteno.

• Sistem za gorivo in mazanje: Za razliko od štiritaktnih motorjev, dvotaktni cikel zahteva predhodno mešanico kurilnega olja. Industrijsko standardno mešalno razmerje je običajno 25:1 ali 40:1 (bencin proti dvotaktnemu olju), odvisno od proizvajalčevih specifikacij in razreda olja. Za izboljšanje zanesljivosti hladnega zagona ima večina enot pred uplinjačem vgrajeno črpalko za gorivo (črpalko za gorivo), ki operaterju omogoča ročno črpanje goriva v posodo uplinjača pred prvim potegom. Prostornina rezervoarja za gorivo je običajno od 1,0 do 1,2 litra, kar zagotavlja zadosten čas delovanja za daljše delovanje na terenu.

• Sistem za vžig in zagon: Sistem za vžig uporablja modul za vžig s praznjenjem kondenzatorja (CDI), ki zagotavlja stabilno visokonapetostno iskro brez zunanjega napajanja. Zagon je dosežen s povratnim zaganjalnikom (z vlečno vrvico), ki ob potegu vključi vztrajnik motorja. Inženirska prednost tega sistema je v njegovi popolni neodvisnosti od električnih omrežij, kar zagotavlja zanesljivo delovanje v oddaljeni divjini, goratem terenu in na drugih deloviščih zunaj omrežja.

Mehanska arhitektura: od motorja do svedra

Prenos mehanske energije od motorja do tal vključuje več kritičnih komponent, ki so zasnovane za upravljanje navora, zmanjšanje hitrosti in izolacijo vibracij.

Centrifugalna sklopka in logika vklopa moči: centrifugalna sklopka je nameščena med izhodom ročične gredi motorja in vhodom menjalnika. Njeno načelo delovanja ureja centrifugalna sila: v prostem teku ostanejo čevlji sklopke pod napetostjo vzmeti umaknjeni in ne prenašajo moči. Ko se loputa za plin odpre in se vrtilna frekvenca motorja dvigne do praga vklopa (običajno 2.500–3.000 vrt/min), se čeljusti razširijo navzven zaradi centrifugalne sile, vključijo boben sklopke in gladko prenašajo moč na menjalnik. Inženirski pomen te zasnove je dvojen: nastavek polža ostane popolnoma pri mirujočem stanju, s čimer se poveča varnost operaterja in prepreči nepotrebna obraba in poraba goriva med pozicioniranjem.
Multiplikacija navora – osnovna funkcija menjalnika: Visoka hitrost motorja z nizkim navorom ni združljiva z zahtevami vrtanja, ki zahtevajo visok navor pri nizkih vrtilnih hitrostih. Redukcijski menjalnik je torej kritična komponenta pogonskega sklopa. Običajne konfiguracije vključujejo reduktor planetnega zobnika ali reduktor spiralnega zobnika z vzporedno gredjo, pri čemer so razmerja redukcije običajno v razponu od 15:1 do 40:1. Po zmanjšanju se izhodna hitrost vretena zniža na približno 150 do 200 vrt/min, kar je optimalno območje za rezanje zemlje. Ta hitrost zagotavlja zadostno hitrost rezanja, hkrati pa preprečuje zdrs nastavkov, izmet zemlje in izgubo nadzora operaterja.
Reaktivni navor in dušenje vibracij: To je pogosto spregledan, a kritično pomemben inženirski izziv pri načrtovanju bencinskega zemeljskega svedra. Ko sveder reže zemljo, ta izvaja enak in nasproten reaktivni navor na sveder, ki se prenaša neposredno skozi ohišje stroja na ročaje ročajev. Če ta reaktivna sila preseže obvladljive ravni, mora operater vložiti precejšen fizični napor, da ohrani stabilnost, kar povzroči hudo mišično utrujenost in morebitno poškodbo zapestja pri dolgotrajni uporabi. Napredni sodobni modeli to obravnavajo z zasnovo okvirja za dušenje tresljajev – z uporabo gumijastih izolacijskih puš ali vzmetnih dušilnih struktur za ločevanje toge povezave med sklopom motor/menjalnik in ročaji, s čimer se občutno zmanjšajo prenesene vibracije in prehodne udarne obremenitve.

Geometrija svedra in rezalna mehanika

Operativna sposobnostBencinski zemeljski svederni odvisen samo od moči in prenosa, temveč tudi od končnega rezalnega elementa – polža. Njegova geometrija je veliko bolj prefinjena kot preprosta vijačna plošča; je sestavljena struktura, optimizirana z dinamiko tekočin in mehaniko tal.

1. Leti in funkcija odvajanja ostružkov: Telo nastavka je sestavljeno iz osrednje jeklene cevi z neprekinjenimi vijačnimi letvi, privarjenimi vzdolž njene dolžine. Zunanji premer letve določa premer luknje (običajne specifikacije vključujejo 100 mm, 150 mm, 200 mm, 300 mm in velikosti po meri). Kot vijačnice letov je kritičen parameter: pretirano plitek kot ustvarja visoko odpornost proti evakuaciji odrezkov in nizko učinkovitost; preveč strm kot povzroči, da se nastavek samozaklene (kjer odrezana zemlja ne uspe izstopiti iz luknje, kar zatakne nastavek). Inženirska praksa narekuje različne zasnove kota vijačnice za različne vrste tal – peščena tla, glinena tla, zmrznjena tla in prodnata tla zahtevajo posebno optimizacijo kota.

2. Vodilna konica in rezalni rob – Penetracijski mehanizem: Najnižji del svedra ima pilotno konico, običajno stožčasto ali križno oblikovano strukturo, ki je pogosto okrnjena z vložki iz cementnega karbida. Njegova funkcija je zagotoviti stabilnost centriranja med začetno fazo vrtanja in preprečiti drsenje svedra ali odklon ob stiku s tlemi. Takoj nad pilotno točko so glavni rezalni robovi, katerih geometrijski koti – nagibni kot, čisti kot in naklon rezalnega roba – neposredno vplivajo na specifično porabo energije, potrebno za prodiranje tal. Za uporabo pri težkih obremenitvah, ki vključujejo gramoz ali zmrznjeno zemljo, vrhunski svedri vključujejo ploščice s konicami iz karbidne trdine na glavnih rezalnih robovih, kar dramatično izboljša odpornost proti obrabi in udarno žilavost.

3. Zasnove z dvojnim letom in spremenljivim naklonom: Za obvladovanje zapletenih geoloških pogojev, kjer se plasti zemlje nepredvidljivo izmenjujejo, nekateri svedri profesionalnega razreda uporabljajo konfiguracije dvojnega leta – dve vzporedni spiralni leti, ki hkrati izboljšata učinkovitost odvajanja odrezkov in izboljšata stabilnost vodenja navzdol. Poleg tega zasnove s spremenljivim korakom (krajši korak na dnu, daljši korak na vrhu) zagotavljajo večjo rezalno silo med začetnim prodiranjem, medtem ko pospešujejo odvajanje odrezkov v zgornjem delu, kar preprečuje kopičenje zemlje ob steni vrtine.

Operativni nadzor in varnostni zaščitni mehanizmi

Delovanje bencinskega zemeljskega svedra ni tako preprosto kot "odpiranje plina in vrtanje." Globina njegovega varnostnega zaščitnega sistema neposredno določa življenjsko dobo opreme in varnost uporabnika.

Krmilna loputa za plin in regulacija vrtilne frekvence motorja: Sklop ročaja vključuje krmilno loputo za plin v obliki sprožilca, ki je prek kabla povezana z dušilno ploščo uplinjača. Operater doseže neprekinjeno modulacijo hitrosti s pritiskom prstov. Nekateri modeli imajo gumb za zaklepanje plina poleg sprožilca, ki omogoča fiksen položaj plina med neprekinjenim delovanjem, da se zmanjša utrujenost prstov zaradi trajnega pritiska.
Zaščita pred preobremenitvijo – mehanizem strižnega zatiča: To je najbolj kritična mehanska varnostna komponenta v bencinskem zemeljskem svedru. Ko sveder pod zemljo naleti na nepredvideno oviro – veliko skalo, gosto gmoto korenin ali zamrznjeno trdo ploščo – lahko trenutni uporni moment močno preseže strukturne omejitve menjalnika in motorja. Brez zaščite lahko to povzroči neposredno zlom zob zobnika, deformacijo ročične gredi ali celo zlom ohišja stroja. Inženirska rešitev je strižni zatič, nameščen na povezavi med izhodnim vretenom in svedrom. To je namerno oslabljena, umerjena komponenta: ko uporni moment preseže vnaprej nastavljeni varnostni prag, se najprej zlomi strižni zatič, ki fizično loči pogonski sklop. Nastavek se takoj preneha vrteti in s tem zaščiti celoten prenosni sistem pred katastrofalno okvaro. Zamenjava strižnega zatiča je postopek rednega vzdrževanja.
Zavorni sistem in zaustavitev v sili: Nekateri premium modeli vključujejo centrifugalno zavoro med sklopko in reduktorjem. Ko upravljavec spusti ročico za plin in število vrtljajev motorja pade na prosti tek, zavorne čeljusti samodejno vklopijo izhodno gred in v nekaj sekundah popolnoma ustavijo nastavek. To preprečuje nenamerne poškodbe ob stiku pri prestavljanju stroja ali premikanju med vrtalnimi mesti.
Ergonomija in delovna drža: Bencinski zemeljski sveder se upravlja v stoječem položaju z obema rokama, ki držijo krmilo. Razmik krmila, kot oprijema in celotno težišče stroja so ergonomsko optimizirani. V idealnem primeru mora težišče stroja, ko je nastavek usmerjen navpično navzdol, pasti med upravljavčeve roke, kar zmanjša dodatni napor navora, ki je potreben za preprečevanje nagibanja naprej ali nazaj.

Načela vzdrževanja in inženirske prakse

Vzdrževanje bencinskega zemeljskega svedra je v osnovi skrb za dvotaktni motor in mehanski prenosni sistem. Njegova temeljna načela je mogoče povzeti v treh ključnih praksah:

1. Svežina goriva: predhodno mešano gorivo za dvotaktne motorje se po 30 dneh skladiščenja začne razgrajevati, ko lahke frakcije izhlapevajo in nastajajo oksidativne smole, ki takoj zamašijo šobe in kanale uplinjača. Najboljša inženirska praksa priporoča uporabo posebnega dvotaktnega goriva, stabiliziranega z etanolom, ali izpraznitev rezervoarja in delovanje motorja do suhega delovanja, dokler se uplinjač po vsakem delu ne izprazni.

2. Čiščenje zračnega filtra: Pri vrtanju nastane veliko prahu. Elemente zračnega filtra iz pene ali papirja je treba dnevno čistiti. Zamašen zračni filter povzroči pogoje bogate zmesi, nepopolno zgorevanje, pospešeno kopičenje ogljika in na koncu zareze ali zasuk v jeklenki.

3. Mazanje menjalnika: Reduktor je napolnjen s specializirano mastjo za zobnike (običajno mast na osnovi litija razreda 2 NLGI). Redni pregledi in dolivanje so bistveni za preprečitev prezgodnje okvare menjalnika zaradi suhega teka.

TheBencinski zemeljski svederje veliko več kot preprost "bencinski motor z vijačno palico"; je prefinjen sistem za vrtanje v tla, ki združuje dinamiko zgorevanja, inženiring mehanskega prenosa, mehaniko rezanja tal in ergonomijo. Eleganca njegove zasnove je razvidna iz gladkega vklopa moči centrifugalne sklopke, natančnega povečanja navora menjalnika, vloge strižnega čepa kot zadnje obrambne črte za varnost stroja in natančnega nadzora vijačnega leta nad pretokom talnih ostružkov. Samo z razumevanjem teh globokih tehničnih principov lahko resnično obvladamo to opremo in jo uporabljamo z znanstvenim vzdrževanjem in učinkovitim delovanjem.
